Описание

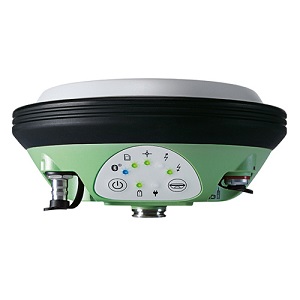

омпактный и легкий GNSS-приемник GS14 от ведущего мирового производителя геодезического оборудования компании Leica Geosystems – это инновационное доступное решение большинства задач геодезии. Данная модель продолжает серию инновационных продуктов Leica Viva, созданных для точных измерений в поле посредством приема всех известных на сегодняшний день спутниковых сигналов.

GS14 разработан специально для суровых условий. Прибор может работать в температурном диапазоне −40 °C до +65 °C, при неблагоприятных климатических условиях. Выдерживает продолжительное погружение в воду на глубину 1,4 м и имеет максимальную защиту от воздействия пыли и грязи (IP68). Устойчив к сильным вибрациям, падению на твердую поверхность с 1 метра и опрокидыванию с 2-х метровой вехи.

К уже известным по предыдущим моделям серии Viva запатентованным технологиям Leica SmartTrack+ и SmartCheck+ в GNSS-приемнике GS14 добавлена технология Leica xRTK, обеспечивающая получение фиксированных решений в условиях затрудненного приема GNSS-сигналов. Реализована в приборе также GSM технология Intenna, благодаря которой исключается потеря или поломка антенны.

Использованные технологии позволяют Leica GS14 принимать сигналы GPS и GLONASS (L1, L2), Galileo, Compass, а также поправки SBAS в стандартах WAAS, EGNOS, GAGAN, MSAS. Минимальное время инициализации (менее 1 сек) и улучшенный алгоритм сбора и обработки данных делают работу с прибором комфортной, как никогда.

Энергоемкие съемные LI-Ion батареи позволяют GS14 работать до 10 часов в режиме "статика" и 6-7 часов в RTK-режиме на прием по GSM или радиомодему. Для внешнего питания используется аккумулятор NiMh 9 Ач / 12 В. Запись данных производится в форматах Leica GNSS и RINEX на съемную microSD-карту (1Гб).

Прибор оснащен USB-портами для подключения съемных RTK устройств, Bluetooth-модулем и портом RS-232. Опционально предлагается функция беспроводной сети Wi-Fi и радиомодем.

Использование новейших технологий позволяет приемнику GS14 достигать самых высоких показателей точности. При работе в режимах Статика и быстрая статика (с постобработкой данных) достигается погрешность в плане 5 мм + 0.5 ppm, по высоте 10 мм +0.5 мм. При длительных статических измерениях погрешности составят в плане 3 мм + 0.1 ppm, по высоте 3.5 мм + 0.4 ppm. В режиме RTK погрешность в плане составляет 5 мм + 0.5 ppm, по высоте 10 мм + 0.5 ppm - при неподвижных измерениях после выполнения инициализации. В движении после выполнения инициализации точность составит в плане 10 мм + 1 ppm, по высоте 20 мм + 1 ppm.

В начальной комплектации приемник GS14 рассчитан на прием 120 каналов, однако при необходимости это количество можно увеличить до 240. Это не единственная возможность расширения функционала прибора. GS14 имеет гибкую настройку практически всех опций – в зависимости от выбранного набора его можно использовать как базу или ровер, а также включать в состав системы SmartStation с тахеометрами Leica. Функция SmartPole позволяет мгновенно переключать режим измерений со спутникового (GNSS) на тахеометрический (TPS) и обратно.

Сбор и обработка данных в GS14 происходит с максимальной точностью, координаты положения станции определяются буквально на лету (функция On-the-Fly), что позволяет эффективно использовать рабочее время и минимизирует усилия оператора.

При разработке GS14 учитывались не только имеющиеся на данный момент стандарты GNSS-систем – прибор будет принимать сигналы систем, которые сегодня находятся еще в стадии разработки.

GS14 является эффективным инструментом при выполнении топографо-геодезических работ, в городском кадастре, строительстве, в инженерных изысканиях и многих других отраслях. С развитием спутниковых систем этот приемник не только не устареет, но и станет еще более востребованным, что повлечет за собой расширение сферы его использования в будущем.





Характеристики Leica GS14 Одночастотный



Поддерживаемые GNSS сигналы

GPS L2 (включена в комплект)
GLONASS (включена в комплект)
Galileo (включена в комплект)

Работа в режиме RTK

Прием DGPS/RTCM (включена в комплект)
Прием RTK поправок от одиночной базовой станции, без ограничений по расстоянию (включена в комплект)
Прием сетевых RTK поправок (включена в комплект)

Опции записи данных измерений и дискретности RTK позиционирования

Позиционирование с частотой 5 Гц (доступно опционально)
Позиционирование с частотой 20 Гц (включена в комплект)
Запись сырых данных (доступно опционально)
Запись RINEX (включена в комплект)
Вывод NMEA (включена в комплект)

Дополнительные характеристики

Работа в качестве RTK базового приемника (включена в комплект)
GSM модем (доступно опционально)
Радиомодем (включена в комплект)

GNSS технологии

Запатентованная швейцарская технология Leica SmartTrack
Усовершенствованный процессор обработки измерений
Устойчивость к помехам
Высокоточный импульсный коррелятор многолучевости для измерения псевдодальностей
Отслеживание спутников на низких углах возвышения
Высокое шумоподавление при фазовых измерениях погрешность < 0.5 мм

Число каналов

120 каналов

Макс. число одновременно отслеживаемых спутников

До 60 спутников по двум частотам

Спутниковые сигналы

GPS: LI, L2, L2C
GLONASS: L1, L2
Galileo
Compass
SBAS: WAAS, EGNOS, GAGAN, MSAS, QZSS

Время повторного захвата спутников

< 1 сек

Погрешность (СКО) кодовых дефференциальных измерений DGPS / RTCM

DGPS / RTCM

обычно 25 см

Погрешность (СКО) измерений в режиме RTK

Стандарт соответствия

ISO17123-8

Быстрая статика (фазовые измерения)
Неподвижно после инициализации

В плане: 5 мм + 0.5 ppm
По высоте: 10 мм + 0.5 ppm

Кинематика (фазовые измерения)
В движении после инициализации

В плане: 10 мм + 1 ppm
По высоте: 20 мм + 1 ppm

Погрешность (СКО) измерений с постобработкой данных

Длительные наблюдения статика
( фазовые измерения)

В плане: 3 мм + 0.1 ppm
По высоте: 3,5 мм + 0.4 ppm

Статика и быстрая статика
( фазовые измерения)

В плане: 5 мм + 0.5 ppm
По высоте: 10 мм + 0.5 ppm

Кинематика (фазовые измерения)

В плане: 10 мм + 1 ppm
По высоте: 20 мм + 1 ppm

Инициализация на лету (OTF)

RTK технология

Leica SmartCheck technology

Надежность инициализации OTF

более 99,00%

Время инициализации

Обычно 4 сек

Дальность OTF

до 70 км

Сети RTK

Поддерживаемые технологии

VRS, FKP, iMAX

Стандарты сетей RTK

MAC (Master Auxiliary Concept) под RTCM SC 104

Вес и размеры

Вес (GS14)

0.93 кг

Вес

2.9 кг для стандартного комплекта RTK ровера (с контролером, аккумуляторами, вехой и креплением)

Размеры (диаметр x высота )

190 мм х 90 мм

Условия эксплуатации

Рабочие температуры

От -40° С до +65° С, в соответствии с ISO9022-10-08, ISO9022-11 -special,
MIL STD 810F - 502.4-II, MIL STD 810F-501.4-11

Температура хранения

От -40° С до +80° С, в соответствии с ISO9022-10-08,1509022-11 -special,
MIL STD 81QF - 502.4-11, MIL STD 810F - 501.4-11

Влажность

100% в соответствии c ISQ9022-13-06, ISQ9022-12-04 и MIL STD 81 OF - 507.4-1

Защита от воды, пыли и песка

IP68 в соответствии с IEC60529 и MIL STD 81 OF - 506.4-1, MIL STD 81 OF - 510.4-1 и
MIL STD 81 OF-512.4-1
Защита от ливня и пыли.
Защита от временного погружения в воду на 1,4 м

Вибрации

Выдерживает сильные вибрации в процессе работы в соответствии с ISO9022-36-08 и
MILSTD810F-514.5-Cat.24

Падение

Выдерживает падение с 1 м на твердую поверхность

Удары

40г / от 15 до 23 мсек.
Нет потери приема сигналов спутников при вариациях вехи до 100 мм

Опрокидывание

Выдерживает опрокидывание с 2-х метровой вехи на твердую поверхность

Питание

Напряжение

Номинально 12 В DC
Диапазон 10.5 – 28 В DC

Энергопотребление

Обычно: 2 Вт, 270 мА

Внутренний источник питания

1 съемный Li Ion аккумулятор 2.6 Ач/7.4 В

Время работы от внутреннего аккумулятора

10 ч статических наблюдений аккумулятора
7 ч работы с приемом RTK поправок от встроенного радиомодема5
6 ч работы с приемом RTK поправок от GSM модема

Внешний источник питания

Внешняя NiMh батарея 9 Ач / 12 В

Сертификат соответствия

Соответствие нормам:
FCC, СЕ, PTCRB
местным нормам (IC Canada, С-Tick Australia, Japan, China)

Память

Устройство хранения данных

Съемная microSD карта: 1 Гб

Емкость

1 Гб хватает на 280 суток GPS + GLO NASS (8+4 спутника)
наблюдений, с дискретностью записи данных -15 сек

Запись данных

Тип данных

Запись в формате:
Leica GNSS
RINEX

Дискретность записи

до 20 Гц

Клавиши

Вкп/Выкл
Функциональная клавиша

Функциональная клавиша

Назначение:
переключение база/ровер
определение местоположения "Здесь"

Световые индикаторы

Bluetooth®, позиционирование, статус RTK, запись данных, статус внутреннего и внешнего элемента питания

Дополнительный интерфейс

Встроенный веб интерфейс - индикатор статуса и конфигурирование

Порты связи

1 x USB / RS232 Lemo
1 x порт Bluetooth®, Bluetooth® v 2.00 + EDR, класс2

Встроенные средства связи

Радиомодем

встроенный принимающий радиомодем
поддержка SATEL, Pacific Crest и TrimTalk
400-470 МГЦ

Радиоантена

Разъем для внешней радиоантенны [QN]

GSM / GPRS модем

встроенный модем
возможность замены SIM карты
4-полосный GSM/GPRS: 850/900/1800/1900 МГЦ

GSM антенна

Встроенная GSM антенна

Внешние устройства связи

Радиомодемы

Поддержка любого подходящего UHF/VHF модема

GSM / UMTS / CDMA модемы

Поддержка любого подходящего GSM/GPRS/UMTS/CDMA модема

Кабельные модемы

Поддержка любого подходящего кабельного модема

Протоколы связи

Форматы передачи и приема данных для для режима измерений в реальном времени

Собственные форматы Leica [Leica, Leica 4G] CMR, CMR+

Форматы передачи и приема данных для режима измерений в реальном времени по стандарту RTCM

RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1

Вывод NMEA

NMEA 0183 V 4.00 и собственный формат Leica
